Масляные и сухие трансформаторы для сети: в чём разница?
Масляные и сухие трансформаторы для сети: в чём разница?
Выбор силового трансформатора — это фундаментальное решение для любой энергетической системы, будь то городская подстанция или промышленный гигант. От этого выбора зависят не только капитальные затраты, но и безопасность объекта, расходы на эксплуатацию и общая надёжность электроснабжения. На рынке доминируют два основных типа: масляные и сухие. Понимание их конструктивных различий и эксплуатационных особенностей — ключевая задача для любого инженера или заказчика. Ведущий производитель трансформаторов сегодня предлагает оба варианта, адаптируя их под конкретные нужды клиента.
Масляные трансформаторы: Классика надёжности

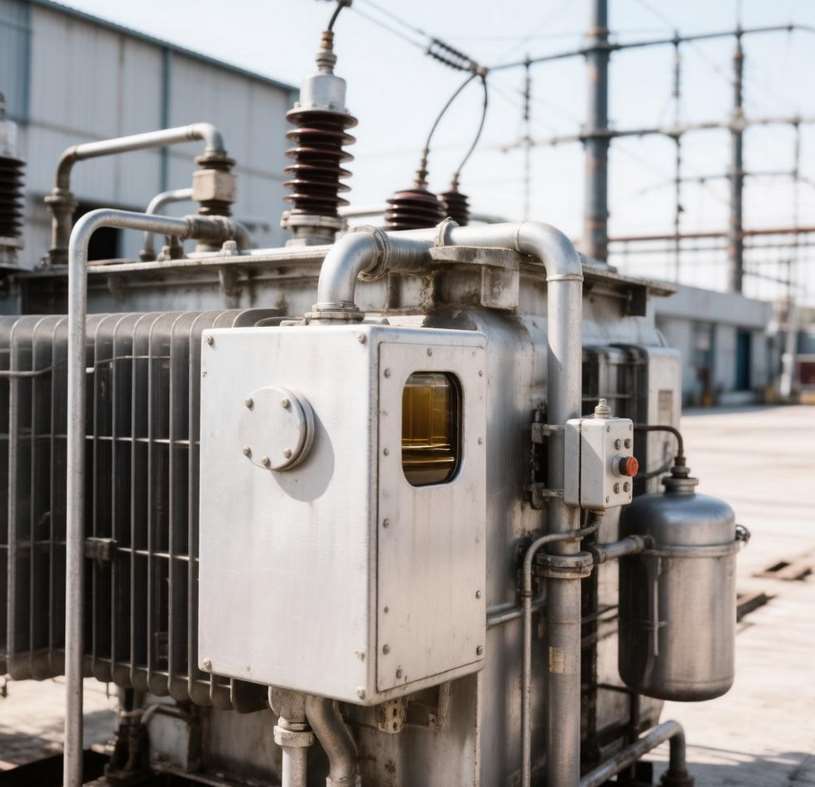

Масляный трансформатор — это устройство, в котором обмотки и магнитопровод погружены в герметичный бак, заполненный специальным трансформаторным маслом. Это не просто наполнитель, а высокотехнологичный диэлектрик, выполняющий две критически важные функции:
- Изоляция: Масло предотвращает электрический пробой между обмотками и корпусом, а также между самими витками.
- Охлаждение: Благодаря высокой теплоёмкости, масло эффективно отводит тепло от греющихся обмоток к внешним радиаторам или стенкам бака, где оно рассеивается в окружающую среду.
Преимущества: Масляные трансформаторы славятся своей высокой надёжностью и долговечностью (срок службы 25–35 лет). Они способны выдерживать значительные перегрузки и пиковые нагрузки, что делает их незаменимыми на крупных узловых подстанциях, в металлургии и на объектах с суровым климатом. Их конструкция проверена десятилетиями эксплуатации.
Недостатки и риски: Однако у этой технологии есть существенные минусы. Использование горючего масла накладывает строгие ограничения: такие трансформаторы нельзя устанавливать во взрыво- и пожароопасных помещениях (например, на нефтеперерабатывающих заводах или в шахтах). Они требуют регулярного химического анализа масла, контроля герметичности системы и сложной, дорогостоящей утилизации. Монтаж также требует подготовки маслоприёмных ям для предотвращения загрязнения почвы при возможной утечке.
Сухие трансформаторы: Технологии будущего
Сухой трансформатор не содержит жидкого диэлектрика. Его обмотки изолируются с помощью современных материалов: специальных лаков, эпоксидных смол (часто с добавлением кварцевого наполнителя — литая изоляция), полимеров или полиэфирных плёнок. Охлаждение осуществляется за счёт естественной или принудительной циркуляции воздуха.
Главные преимущества:
- Экологичность и безопасность: Отсутствие масла полностью исключает риск возгорания, взрыва и загрязнения окружающей среды. Это позволяет устанавливать их непосредственно в местах пребывания людей: в жилых зданиях, торговых центрах, больницах, метрополитене и подземных паркингах.
- Простота обслуживания: Забудьте о пробах масла и фильтрах. Обслуживание сводится к регулярной очистке от пыли.
- Компактность: Они значительно легче масляных аналогов аналогичной мощности, что упрощает транспортировку и монтаж, а также снижает требования к фундаменту.
Недостатки: Сухие трансформаторы обычно дороже при покупке (CAPEX). Они чувствительны к запылённости и влажности окружающей среды (требуют установки в сухих помещениях или специальных шкафах). Их рабочий ресурс традиционно считался ниже (15–25 лет), хотя современные технологии литой изоляции значительно его продлевают. При экстремальных нагрузках они могут требовать дополнительного принудительного обдува.
Сравнительная таблица
| Параметр | Масляный трансформатор | Сухой трансформатор |
|---|---|---|
| Изоляция и охлаждение | Трансформаторное масло | Воздух, полимеры (лаки, смолы) |
| Экологичность | Средняя (риск утечек масла) | Высокая (безопасен для среды) |
| Пожаробезопасность | Требует спец. условий (категория B2) | Безопасен (категория A1) |
| Обслуживание | Регулярное (анализ масла, долив) | Минимальное (очистка от пыли) |
| Срок службы | 25–35 лет | 15–25 лет (современные — до 30) |
| Стоимость владения | Ниже при покупке / Выше в эксплуатации | Выше при покупке / Ниже в эксплуатации |
| Применение | Промышленность, магистральные сети | Города, ТЦ, больницы, метро |
Что выбрать? Практические рекомендации
Выбор между масляным и сухим трансформатором зависит от баланса условий эксплуатации, требований к безопасности и бюджета.
- Выбирайте масляный, если объект находится в промышленной зоне, имеет суровый климат или требует минимизации начальных вложений при максимальном ресурсе.
- Выбирайте сухой, если приоритетом является пожарная безопасность (объекты с массовым скоплением людей), экологичность или компактное размещение в условиях городской застройки.
Оба типа оборудования являются основой ассортимента любого крупного производителя трансформаторов. Они занимают свои уникальные ниши и остаются незаменимыми элементами для построения современной, безопасной и эффективной энергетики.
