Опоры трубопроводов: классификация, расчёт и требования ГОСТ
Опоры трубопроводов: классификация, расчёт и требования ГОСТ

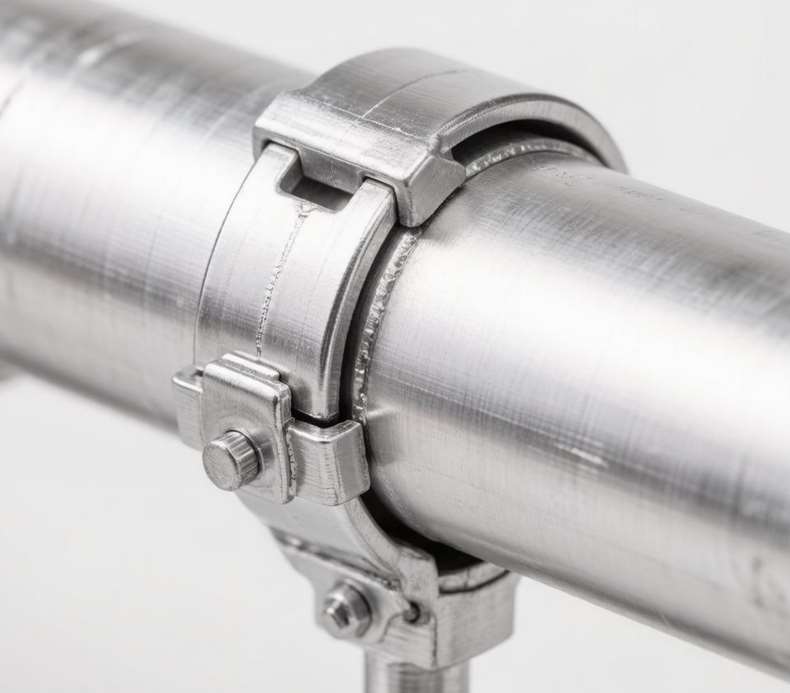

Опоры трубопроводов являются критически важными элементами инженерных систем, обеспечивающими фиксацию, поддержку и компенсацию нагрузок. От их правильного выбора и расчёта напрямую зависят надёжность, безопасность и долговечность всей магистрали. Современное производство опор трубопроводов — это сложный технологический процесс, строго регламентированный государственными стандартами и требующий высокой точности.
Классификация опор
В зависимости от принципа работы и назначения опоры делятся на два основных типа:
- Неподвижные. Жёстко фиксируют трубу в пространстве, полностью исключая её смещение. Они воспринимают все виды нагрузок: осевые усилия от давления и температурных деформаций, а также весовые.
- Подвижные (скользящие, катковые, пружинные). Позволяют трубе перемещаться вдоль своей оси при температурном расширении или сжатии.
- Скользящие уменьшают трение между трубой и опорой.
- Катковые используются для обеспечения значительных горизонтальных перемещений на линейных участках.
- Пружинные (виброизоляционные) предназначены для защиты оборудования и труб от динамических нагрузок и вибраций.
Расчёт и проектирование
Расчёт опор выполняется на стадии проектирования трубопровода с помощью специализированного программного обеспечения (например, СТАРТ, AutoPIPE). Инженеры вычисляют вертикальные нагрузки (вес трубы с продуктом, изоляцией, снеговой и ледяной нагрузкой) и горизонтальные (реакция от температурных расширений, ветровая нагрузка, силы трения).
Критически важно правильно расставить неподвижные опоры, определив точки защемления, и подобрать тип подвижных опор для компенсации температурных напряжений. Ошибки в расчёте могут привести к провисанию трубопровода, разрушению сварных швов или повреждению опорных конструкций.
Требования ГОСТ
В России проектирование и изготовление опор регламентируется рядом стандартов. Ключевыми являются ГОСТ 14911-82 «Опоры неподвижные для трубопроводов» и ГОСТ 14707-91 «Опоры скользящие для стальных технологических трубопроводов». Кроме того, применяются стандарты на конкретные элементы, например, ГОСТ 22689.2-89 (для полиэтиленовых труб).
Стандарты устанавливают:
- Геометрические размеры и допуски на их изготовление.
- Материалы: как правило, это углеродистая или низколегированная сталь (например, Ст3сп5, 09Г2С), способная выдерживать расчётные нагрузки в широком диапазоне температур.
- Требования к сварным швам: они должны быть выполнены в соответствии с проектной документацией и обеспечивать прочность не ниже основного металла.
- Антикоррозионная защита: обязательная оцинковка или нанесение лакокрасочных покрытий для защиты от атмосферной коррозии.
- Маркировку готовой продукции, содержащую информацию о типе опоры, её несущей способности и заводе-изготовителе.
Соблюдение этих норм гарантирует, что производство опор трубопроводов обеспечивает выпуск продукции, способной выдерживать расчётные нагрузки в течение всего срока эксплуатации. При выборе поставщика необходимо всегда запрашивать паспорт качества на изделие, подтверждающий соответствие ГОСТ.
