Сдали квартиру, заземление на батарее, что делать?

Заземление бытовых электроприборов и электроустановок является важным аспектом электробезопасности. Оно обеспечивает защиту людей и оборудования от поражения электрическим током в случае повреждения изоляции проводников. Однако подключение заземления к радиаторам отопления категорически недопустимо по ряду серьёзных причин.

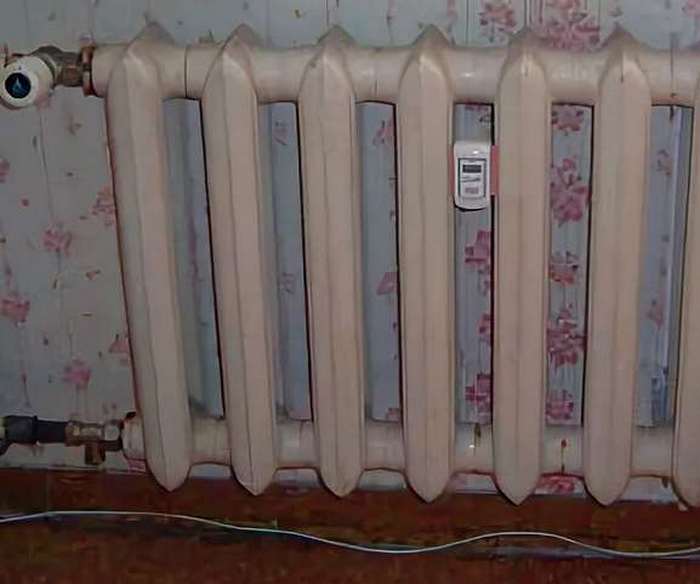

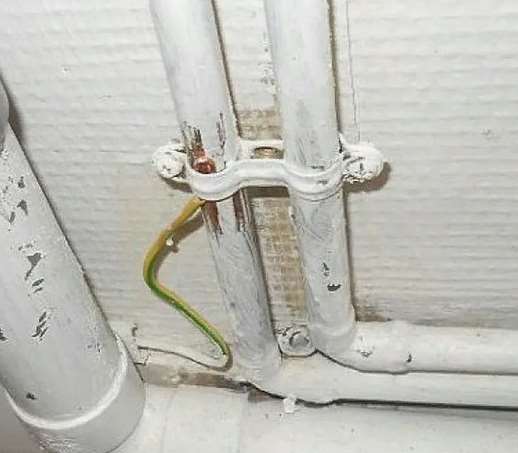

Причины запрета подключения заземления к батареям отопления

1. Отсутствие гарантии надежности соединения: Батареи отопления соединены с трубопроводами сварочными швами, муфтами и фланцами. Надежность электрического контакта зависит от множества факторов, включая качество материалов, состояние соединений и коррозионные процессы. Если контакт нарушится, защита потеряет свою эффективность.
2. Возможность коррозии трубопроводов: Подключение заземляющих проводов к металлическим элементам системы отопления может привести к ускорению процессов коррозии. Это связано с образованием гальванической пары, особенно в условиях повышенной влажности и агрессивных сред.
3. Несоответствие стандартам безопасности: Согласно правилам устройства электроустановок (ПУЭ), батареи центрального отопления не являются официально признанными элементами системы защитного заземления. Использование батарей в качестве заземляющего контура нарушает требования нормативных документов.
4. Невозможность контроля состояния цепи заземления: Регулярный контроль целостности заземляющей цепи невозможен при таком способе подключения. Отсутствует индикатор исправности связи, что снижает надежность защиты.
5. Опасность возникновения коротких замыканий: Металлические элементы системы отопления находятся близко друг к другу и к другим объектам помещения. Повреждение изоляционного слоя приборов или возникновение аварийной ситуации может вызвать короткое замыкание, приводящее к пожарам и поражениям электрическим током.

Но самая главная опасность заключается в поражении электрическим током в случае его утечки по металлическим трубам и проводникам. Если произойдёт утечка тока то под угрозой поражения окажутся все, к чему подключена батарея.

Как организовать правильное заземление

Для организации надежного и безопасного заземления необходимо соблюдать правила установки и монтажа заземляющих устройств согласно нормам ПУЭ и ГОСТ Р 50571. Ниже приведены рекомендации по правильному выполнению работ:

Шаг 1: Выбор типа заземления

Существует два основных способа организации заземления:

• Система TN-C-S: применяется в многоквартирных домах старой постройки, где используется совмещенный нулевой рабочий и защитный проводники (PEN). Для реализации надежной защиты необходима установка дополнительного раздельного PE-проводника и повторных защитных заземлений.
• Система TT: применима преимущественно в частных домовладениях, где имеется доступ к собственным источникам электроэнергии и отдельно стоящим сооружениям.

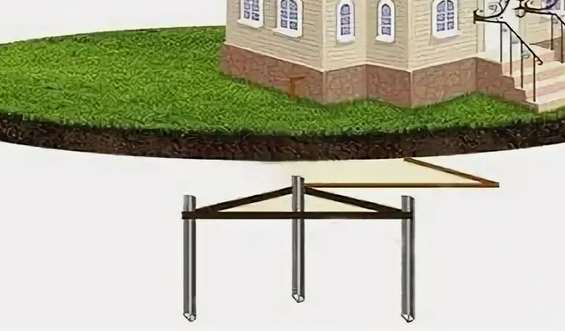

Шаг 2: Установка заземляющего устройства

Заземляющее устройство должно соответствовать следующим требованиям:

• Глубина закладки электродов должна составлять не менее 3 метров.
• Электроды размещаются равномерно вокруг здания на расстоянии около 3 м друг от друга.
• Используются металлические стержни диаметром минимум 16 мм и длиной не менее 2 метров.
• Соединение элементов осуществляется полосовыми материалами шириной не менее 4 см и толщиной 4 мм., при помощи сварки.

При выборе материала рекомендуется использовать оцинкованные изделия либо специальные комплекты заводского изготовления, например, модульное заземление.

Шаг 3: Монтаж распределительного щитка

Распределительный щит устанавливается в помещении с удобным доступом обслуживающего персонала. Внутри щита монтируется автоматический выключатель дифференциального тока (УЗО), обеспечивающий дополнительную защиту от утечек электричества.

Также внутри шкафа устанавливаются автоматы отключения нагрузки, рассчитанные на максимальный ток потребления каждого потребителя сети. Дополнительно можно установить модуль ограничителя перенапряжения (ОПН).

Шаг 4: Проверка сопротивления заземления

Проверяется сопротивление заземляющего устройства с использованием специальных измерительных приборов (омметра или мегомметра). Нормативное значение сопротивления должно составлять не более 4 Ом.

---

Заключение

Подключение заземления к батареям отопления категорически запрещается правилами техники безопасности и нормами проектирования электрических установок. Правильная организация заземления требует соблюдения требований ПУЭ и специализированных инструкций. Только таким образом можно обеспечить надежную работу электрической сети и безопасность пользователей.
