Как лучше подключить биметаллический радиатор

Подключение биметаллического радиатора — важный этап монтажа системы отопления, от которого зависит эффективность работы прибора и равномерность прогрева помещения. Современные биметаллические радиаторы универсальны: они имеют четыре точки подключения — две сверху и две снизу, что позволяет использовать разные схемы монтажа. Однако выбор между верхним и нижним подключением зависит от ряда факторов: типа системы отопления, количества секций радиатора, особенностей разводки труб и даже эстетических предпочтений.

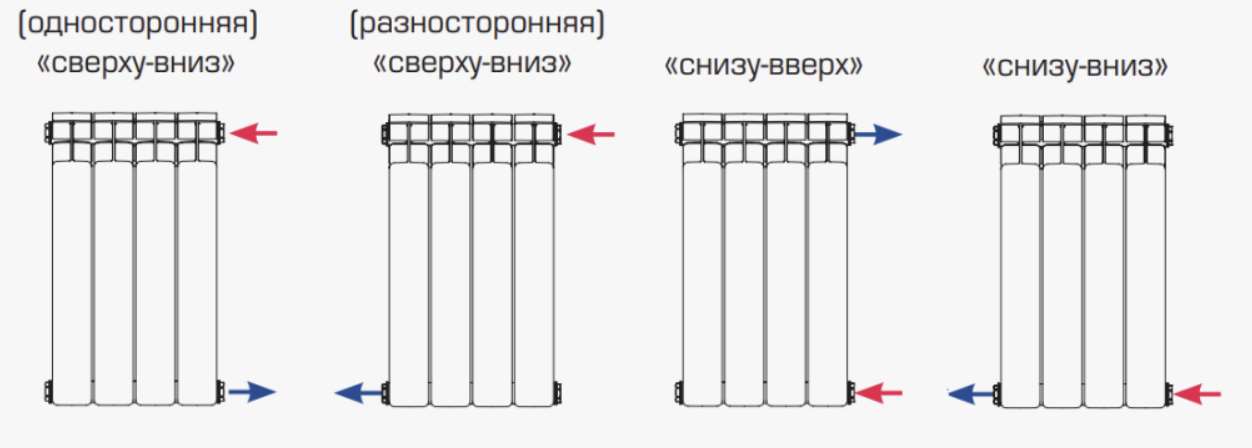

Основные схемы подключения

Существует три основных способа подключения биметаллических радиаторов:

• Боковое (подача сверху, обратка сбоку или снизу).
• Диагональное (подача сверху с одной стороны, обратка снизу с противоположной).
• Нижнее (обе трубы подводятся снизу).

Диагональное подключение: максимальная эффективность

Наиболее предпочтительным и эффективным считается диагональное подключение, когда подача теплоносителя осуществляется сверху с одной стороны радиатора, а обратка — снизу с противоположной. Такая схема обеспечивает наилучшую циркуляцию воды по всему объёму прибора, что особенно важно для радиаторов с большим количеством секций (более 8). При диагональном подключении все секции прогреваются равномерно, исключается ситуация, когда верх горячий, а низ холодный. Это оптимальный вариант для двухтрубных систем, где подача и обратка разделены.

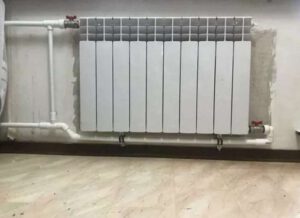

Нижнее подключение: эстетика и удобство

Нижнее подключение (обе трубы снизу) чаще всего выбирают из соображений эстетики — трубы можно спрятать в пол или стену, не нарушая интерьер. Такая схема популярна в частных домах и новостройках с современными системами отопления. Однако при нижнем подключении важно правильно определить, к какому именно входу подключается подача, а к какому — обратка (информация всегда есть в паспорте радиатора). Для радиаторов с числом секций до 8 нижнее подключение работает достаточно эффективно, но при большем количестве секций возможны потери теплоотдачи.

Боковое подключение: компромиссный вариант

Боковое подключение (подача сверху, обратка сбоку или снизу) часто используется в многоквартирных домах с однотрубной системой. Это простое и недорогое решение, но при большом количестве секций радиатор может прогреваться неравномерно. Для устранения этого недостатка применяют специальные удлинители потока — трубки, которые направляют горячую воду вглубь радиатора, обеспечивая более равномерный нагрев.

Если приоритет — максимальная теплоотдача и равномерный прогрев, выбирайте диагональное подключение (сверху подача, снизу обратка с другой стороны). Если важна эстетика и скрытая разводка труб — нижнее подключение будет отличным решением, особенно для небольших радиаторов. В любом случае, перед монтажом стоит ознакомиться с технической документацией на радиатор и учесть особенности вашей системы отопления.
