Регулятор давления «до себя» или «после себя»

В инженерных системах ошибка с типом регулятора давления приводит не просто к некорректной настройке, а к реальным проблемам в работе узла: нестабильному режиму, колебаниям параметров и лишней нагрузке на оборудование. Поэтому перед подбором важно понять, какую именно зону системы нужно держать под контролем.

Технические решения и линейки таких устройств можно посмотреть на www.vogez.by: на сайте ВОГЕЗ представлены регуляторы давления «до себя» ВРДД, решения «после себя» ВРДП и ВРПД, а также электронные регуляторы непрямого действия для более сложных схем.

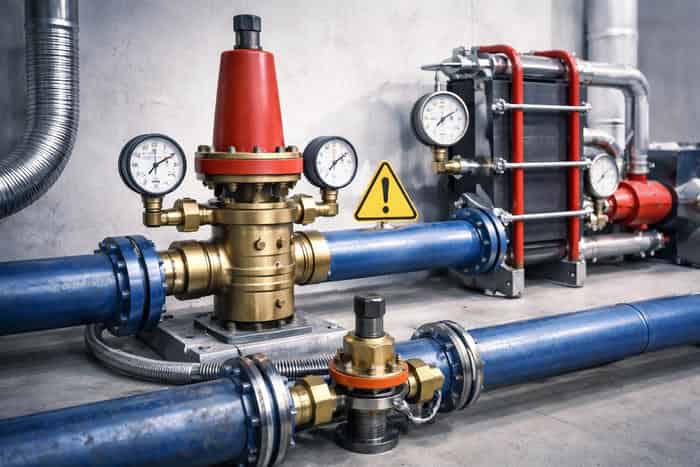

Когда нужен регулятор давления «до себя», а когда «после себя»

Что означает «до себя» и «после себя»

Разница между этими типами определяется не названием, а точкой контроля давления. Регулятор «после себя» поддерживает заданное давление на выходе, то есть после устройства по ходу движения среды. На сайте именно так описаны регуляторы ВРДП-П и ВРПД: они поддерживают давление «после себя» путем изменения расхода рабочей среды. Регулятор «до себя», наоборот, удерживает давление на входе, то есть перед собой; у ВРДД это прямо указано в назначении.

Если говорить проще, выбор зависит от того, какую часть трубопровода нужно стабилизировать. В одном случае важно, чтобы после арматуры сохранялось нужное давление для потребителя. В другом — чтобы не росло давление перед регулятором, например в обратной линии или перед защищаемым участком. На сайте производителя также отмечено, что прямого действия модели работают без внешнего источника энергии и регулируют параметры только при наличии расхода среды.

Когда выбирают регулятор «после себя»

Такой вариант нужен там, где критично поддерживать стабильное давление на стороне потребителя. Это типичная логика для участков, где после регулятора находится оборудование, чувствительное к скачкам, либо где нужно обеспечить предсказуемый режим в подающем контуре. У ВОГЕЗ для этих задач есть регуляторы давления «после себя» прямого действия ВРДП-П, а также регуляторы перепада давления ВРПД, которые, кроме перепада, могут поддерживать и давление «после себя».

Чаще всего регулятор «после себя» ставят в таких случаях:

• когда нужно стабилизировать давление у конечного потребителя;

• когда важно защитить downstream-участок от провалов и скачков;

• когда в системе нужно поддерживать заданный режим по расходу или перепаду;

• когда схема работает на подачу к оборудованию, а не на ограничение давления перед узлом.

Для жидкостных систем это особенно актуально в теплоснабжении и водяных контурах. В описании ВРПД на сайте сказано, что такие устройства применяются для автоматического поддержания заданных параметров в трубопроводных системах и особенно востребованы в тепловых пунктах и системах теплоснабжения. Рабочие среды для жидкостных исполнений — вода, а также растворы этиленгликоля и пропиленгликоля до 60%.

Когда нужен регулятор давления «до себя», а когда «после себя»

Когда нужен регулятор «до себя»

Регулятор «до себя» выбирают тогда, когда важно удерживать давление перед устройством, а не после него. На сайте указано, что ВРДД предназначен для поддержания заданного давления «до себя» путем изменения расхода рабочей среды, а в описании прямо сказано, что он применяется для стабилизации параметров в обратном трубопроводе систем теплоснабжения. Это уже хороший практический ориентир: если задача стоит именно на входной стороне узла, смотреть нужно в сторону ВРДД, а не ВРДП.

Такой тип обычно выбирают, если необходимо:

• ограничить рост давления перед определенным участком;

• стабилизировать режим в обратном трубопроводе;

• защитить upstream-зону от перегрузки;

• удерживать заданный параметр перед арматурой или теплообменным узлом.

У ВОГЕЗ есть и специальное исполнение ВРДД-01 с функцией перепуска. В документации сказано, что оно может использоваться как регулятор давления «до себя», а отличием служит схема подключения. Это значит, что в некоторых схемах подбор идет не только по принципу регулирования, но и по требуемой функциональности конкретного узла.

Как не ошибиться при подборе регулятора

Главная ошибка — выбирать устройство только по диаметру трубопровода. На практике нужно смотреть шире: на рабочую среду, температурный режим, давление, тип схемы и ту точку, где параметр действительно должен поддерживаться. На сайте ВОГЕЗ для жидкостных решений указаны среды вроде воды и гликолевых растворов до 60%, а для паровых и газовых исполнений встречаются водяной пар, воздух и азот, при температуре до 220 °C в зависимости от модели.

Перед заказом полезно пройти короткий чек-лист:

• определить, где именно нужно держать давление: до регулятора или после него;

• понять, идет ли речь о жидкости, паре или газе;

• проверить диапазон температуры и давления;

• уточнить, нужен ли прямой или более сложный непрямой принцип регулирования;

• сверить схему подключения и назначение конкретной серии.

Если схема нестандартная или к точности есть повышенные требования, на сайте также представлены универсальные электронные регуляторы давления непрямого действия. Для них указано назначение по поддержанию перепада, давления «после себя» и давления «до себя», что делает их уместными на более сложных автоматизированных объектах.

В итоге правило простое: если нужно стабилизировать давление на выходе к потребителю, выбирают «после себя», если необходимо контролировать давление перед узлом или в обратной линии — «до себя». Именно от этой логики и нужно отталкиваться при подборе.
