Проектирование межэтажных перекрытий в каркасном доме
Проектирование межэтажных перекрытий в каркасном доме
Каркасные дома ценятся за лёгкость, экономичность и скорость строительства. Однако по сравнению с каменными или монолитными зданиями они более чувствительны к распространению воздушного и ударного шума. Воздушный шум — это голоса, музыка, звуки телевизора. Ударный — шаги, падение предметов, передвижение мебели. Именно ударный шум чаще всего вызывает дискомфорт в двухэтажных каркасных домах. Классическое решение с тяжёлой цементной стяжкой массой 100-150 кг/м² увеличивает нагрузку на перекрытия и фундамент, что для каркасной технологии неоптимально. Существуют современные, эффективные и лёгкие способы сделать каркасные дома тихими.
В этой статье рассмотрим принципы акустического проектирования перекрытий в каркасном доме, при которых ударный шум эффективно гасится, а вес конструкции остаётся в пределах норм для деревянных балок. Используем системный подход: от выбора несущих балок до финишного покрытия.
Физика ударного шума и принципы его гашения в лёгких конструкциях
Ударный шум возникает при механическом воздействии на пол сверху: энергия удара передаётся в конструкцию перекрытия и превращается в звуковые волны, которые распространяются в помещение снизу. Эффективность изоляции оценивается индексом снижения приведённого уровня ударного шума (Lnw). Чем ниже этот показатель, тем тише снизу. В деревянных перекрытиях проблема усугубляется тем, что балки и доски могут выступать как большие мембраны.
Ключевой принцип борьбы с ударным шумом в лёгких конструкциях — разрыв путей передачи вибрации. Энергия от шагов не должна напрямую передаваться от верхнего покрытия к несущим балкам, а затем к подшивке потолка. Это достигается созданием «плавающих» многослойных структур, где слои разделены упругими прокладками. Важнейшую роль играет масса отдельных слоёв, но не обязательно использовать тяжёлый бетон — можно комбинировать несколько слоёв с разной плотностью и демпфирующими свойствами.
Лёгкие системы перекрытий: обзор конструктивных решений
Современный подход к акустике каркасного дома основан на следующих типах перекрытий (в порядке возрастания эффективности изоляции ударного шума):
- Простое балочное перекрытие: несущие балки, снизу подшивка (ГВЛ, OSB), внутри звукопоглотитель (минвата), сверху черновой пол. Без специальных мер ударный шум передаётся сильно. Подходит для нежилых чердаков, но не для жилых этажей.
- Перекрытие с раздельными балками: несущие балки нижнего и верхнего этажа разнесены — акустический разрыв. Сложная конструкция, требует увеличения общей высоты перекрытия.
- Плавающий пол на упругом основании: самый эффективный вариант для каркасного дома. Между несущими балками и элементами верхнего пола создаётся упругий слой, который гасит вибрацию. Финишное покрытие также может быть «плавающим».
Рассмотрим подробнее конструкцию «плавающего пола» с использованием современных материалов, которая позволяет обойтись без тяжёлой стяжки.
| Элемент конструкции | Материалы и исполнение | Вклад в гашение ударного шума |
|---|---|---|

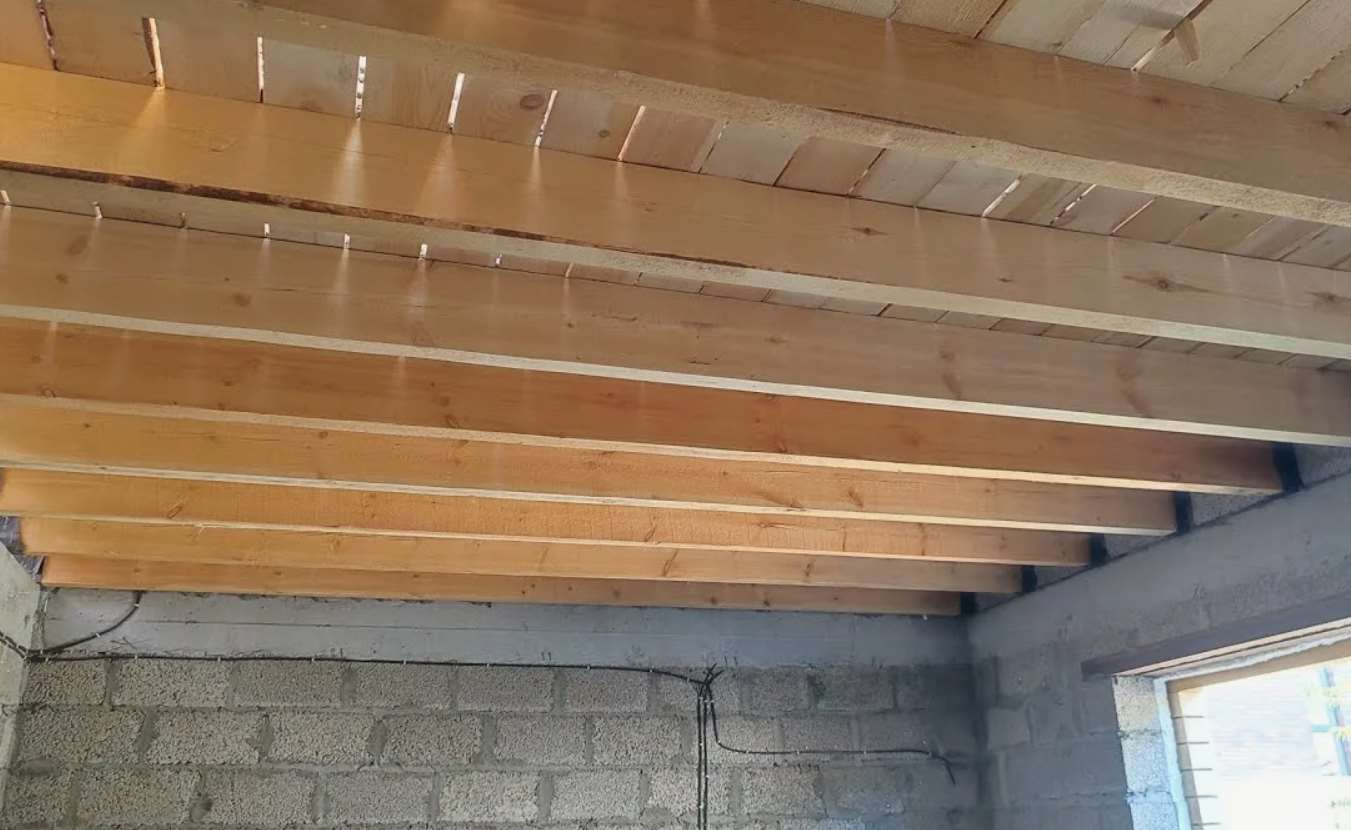

| Несущие балки (лаги) | Доска 50х200 мм или двутавровые балки с шагом 400–600 мм. Обязательна выверка горизонтали. | Несущий каркас, передача нагрузки от верхнего пола к стенам. Чем жёстче балки, тем меньше прогибов — лучше. |
| Звукопоглотитель внутри перекрытия | Базальтовая вата плотностью 40-60 кг/м³ (минимум 100 мм, лучше 150-200 мм). Заполнение на 100% без зазоров. | Поглощает воздушный шум. Для ударного работает в комплексе при контакте с верхним слоем. |
| Упругая прокладка поверх балок | Виброакустический герметик, specialised подложка (например, «Шуманет-100», «Вибростек-В300»), или две перекрёстные прокладки из технической пробки 4-6 мм. | Базовый разрыв вибрационной связи. Гасит до 10-15 дБ ударного шума. |
| Черновой пол и плавающая стяжка (лёгкая) | Два слоя ГВЛ или ЦСП (толщиной 12-16 мм каждый) со смещением швов, уложенных «сухим» способом. Листы не крепятся к балкам — лежат свободно. | Масса плит (около 25-30 кг/м² для двух слоёв) демпфирует остаточные вибрации. Добавляет ещё 5-10 дБ изоляции. |
| Финишное покрытие | Ламинат, паркетная доска, линолеум на подложке. Желательно «плавающее» (не приклеенное к основанию). | Ковролин или мягкая подложка под ламинат дают дополнительное гашение до 5 дБ. |
Сравнение материалов для упругого слоя
Выбор материала для упругой прокладки — ключевой момент. Он определяет, насколько качественно будут гаситься низкочастотные вибрации от шагов. Рассмотрим основные типы.
- Техническая пробка (4-8 мм): экологичный натуральный материал. Хорошо демпфирует вибрации, не теряет свойств со временем. Оптимальна для сухих зон. Индекс снижения ударного шума — до 18-22 дБ. Требует идеально ровного основания.
- Виброакустические маты на основе полиуретана или синтетических волокон («Шуманет», «ТермоЗвукоИзол»): специально разработаны для гашения ударного шума в каркасных домах. Работают в широком диапазоне частот. Эффективность — до 25-30 дБ. С ними комфортнее всего.
- Комбинация «виброшнур + минвата высокой плотности»: в продольные пазы в балках укладывается вибродемпфирующий шнур, затем поверх балок — слой минваты 30-50 мм плотностью 80 кг/м³. Сложный, но надёжный вариант.
Важно: любой упругий слой должен перекрывать балки полностью, без зазоров. Стыки прокладываются внахлёст с проклейкой специальным акустическим скотчем.
Профессиональное мнение
«Я не рекомендую обходиться стандартной схемой «балки + вата + фанера». Мы усовершенствовали конструкцию, добавив сверху на балки слой звукоизоляционной подложки с лентой и два слоя ГВЛ. Эффект оказался впечатляющим — уровень шума от падения предметов или ходьбы стал практически незаметен на первом этаже. Самое важное: общий вес перекрытия увеличился всего на 20 кг/м², что для каркасного дома некритично. Технология пола без тяжёлой стяжки — это реальный инструмент для достижения тишины.»
Антон Тарасов, технический директор строительной компании каркасных домов в Нижнем Новгороде “Надёжность”
Дополнительные меры контроля ударного шума
Пол — не единственный путь передачи ударного шума. Вибрации от перекрытия передаются на стены, а от них — на другие конструкции. Чтобы система работала комплексно, применяются следующие решения:
- Акустический разрыв по стенам: плавающая стяжка или черновой пол не должны касаться стен. Обязательно оставляем демпферный зазор 5-10 мм по периметру, который заполняется специальной лентой из вспененного полиэтилена или минеральной ватой.
- Прокладки под каркас внутренних перегородок: если перегородка опирается на перекрытие, под её нижнюю обвязку укладывается демпфирующая лента. Это предотвращает передачу вибраций от пола к стене и обратно.
- Тщательная герметизация: все щели между листами ГВЛ, в местах прохода труб и инженерных коммуникаций должны быть заполнены невысыхающим акустическим герметиком. Даже микроскопические зазоры становятся «мостиками» для высокочастотного шума.
Принцип здесь: создаём «зону тишины», изолированную от остального дома. Достигается это в том случае, если все жёсткие связи между верхним и нижним помещением через перекрытие и стены оказываются разорваны упругими материалами.
Часто задаваемые вопросы по акустике перекрытий
Можно ли использовать пенопласт (пенополистирол) вместо минваты для звукоизоляции перекрытия?
Пенополистирол — плохой звукоизолятор в диапазоне речевых и ударных частот. У него жёсткая структура, и он не гасит вибрации. Для акустических задач внутри перекрытия используется только базальтовая вата (плотность от 40 кг/м³) или специальные акустические маты. Пенополистирол подходит только для теплоизоляции, но не для звукоизоляции.
Какой индекс изоляции ударного шума считается комфортным для спальни на первом этаже?
С комфортом: Lnw ≤ 55 дБ. Это уровень, когда шаги наверху воспринимаются как очень тихие, почти неразличимые. При Lnw = 60 дБ шаги слышны, но не мешают сну. При 65 дБ и выше будет отчётливо слышно, что кто-то ходит. Хорошо спроектированное перекрытие с плавающим полом даёт Lnw = 50-53 дБ.
Нужно ли клеить финишное покрытие к плавающему полу из ГВЛ?
Нет. Более того, это нарушит акустический разрыв. Ламинат, паркетная доска или линолеум укладываются «плавающим» способом — без жёсткого крепления к основанию. Плинтусы крепятся либо к стене (с зазором к полу), либо к покрытию, но через демпферные прокладки. Главное, чтобы финишное покрытие не передавало вибрации на стены.
Сработает ли плавающий пол, если балки перекрытия слишком тонкие или с большим шагом?
Любой плавающий пол эффективен только на жёстком и ровном основании. Если балки тонкие (менее 40-50 мм) или шаг более 600 мм, будет возникать микропрогиб при ходьбе. Это приводит к разрушению швов в ГВЛ или черновом полу, появлению скрипов и ухудшению изоляции. Поэтому важно правильно рассчитать сечение балок ещё на этапе проекта. Рекомендованный шаг — 400-500 мм.
Чем отличается акустическая вата от обычной минеральной ваты для утепления?
Акустическая вата (например, Rockwool Acoustic, Шуманет-С) имеет другую структуру волокна — более тонкие и хаотично переплетённые волокна, что улучшает поглощение звука в широком спектре. Она также имеет более высокую плотность (от 40 до 80 кг/м³) против 30-35 кг/м³ у обычной изоляции. Однако и качественная теплоизоляционная вата плотностью 50 кг/м³ даст хороший результат, если заполнит объём без зазоров. Приоритет — акустической.
Насколько критично наличие звукопоглотителя внутри перекрытия? Можно ли его не использовать, если сделать плавающий пол?
Критично. Без внутреннего поглотителя (минваты) полость перекрытия будет работать как резонатор, усиливая некоторые частоты. Даже при идеальном плавающем полу часть вибраций перейдёт в воздушный шум внутри перекрытия и будет излучаться в нижнее помещение через подшивку. Поэтому внутренняя полость всегда заполняется звукопоглотителем на 100%.
Какова толщина «пирога» перекрытия с плавающим полом?
Типовая конструкция: балки 200 мм + черновой пол снизу 12 мм + минвата 200 мм + упругая прокладка 5-10 мм + два слоя ГВЛ/ЦСП 24-32 мм. Итого: около 260-280 мм. Это на 40-60 мм больше, чем стандартное (неакустическое) перекрытие. Но эта небольшая добавка по толщине полностью оправдана комфортом.
Тишина между этажами в каркасном доме достижима без использования тяжёлой бетонной стяжки, если следовать принципу разрыва путей передачи вибраций. Эффективный «пирог» перекрытия включает: жёсткие балки с шагом 400-500 мм, полное заполнение полости базальтовой ватой плотностью от 50 кг/м³, упругую прокладку поверх балок (вибромат или техническая пробка) и плавающий черновой пол из двух слоёв ГВЛ или ЦСП.
Добавление демпферного зазора по периметру и акустической ленты под перегородки завершает систему. Такой подход даёт индекс изоляции ударного шума Lnw ≈ 50-53 дБ, что обеспечивает высокий уровень комфорта. Продуманное акустическое проектирование на этапе возведения дома — это разумная инвестиция в здоровый сон, уют и гармонию в доме.
