Как выбрать провод СИП для подключения частного дома: марки, сечение, монтаж

Ошибочно подбирать самонесущий провод только по выделенной мощности. Ввод может выдержать рабочий ток, но не пройти расчет по длине пролета, падению напряжения или нагрузке на фасад. Перед покупкой нужны технические условия сетевой организации.

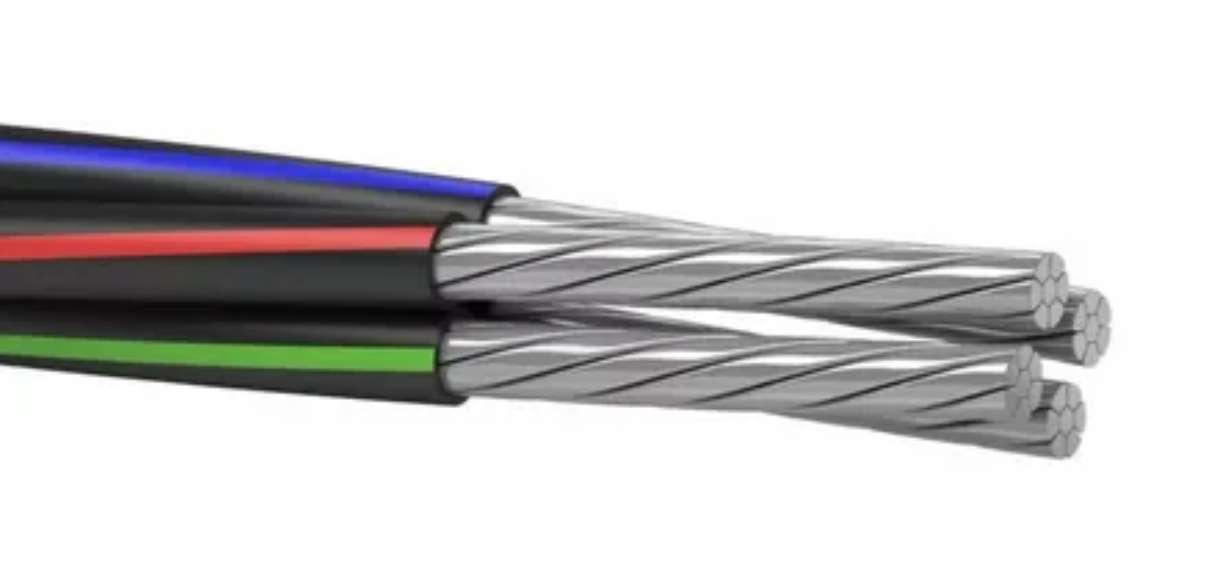

Для частного дома обычно рассматривают СИП-4 с двумя жилами для однофазного ответвления либо с четырьмя для трехфазного. Марку, сечение и арматуру сверяют с проектом, иначе узел учета могут не принять.

Как различаются марки и области применения

Цифра после аббревиатуры описывает конструкцию, а не «поколение» изделия. У СИП-1 нулевая несущая жила без изоляции, у СИП-2 она изолирована, у СИП-4 отдельной несущей жилы нет — механическую нагрузку воспринимает весь жгут. Эти исполнения работают в сетях до 0,6/1 кВ. Одножильный СИП-3 предназначен для линий 6-35 кВ и для бытового ответвления не подходит.

ГОСТ 31946-2012 допускает СИП-1, СИП-2 и СИП-4 для линий и ответвлений, но сетевая организация вправе закрепить свою типовую конструкцию. Для прокладки по стене предусмотрены исполнения с индексом «н».

Нюанс: обычный светостабилизированный полиэтилен рассчитан на улицу, но не дает права прокладывать жгут через горючие конструкции и вести его внутри жилых помещений.

Как рассчитать сечение и комплект арматуры

Для типичного ввода на 15 кВт часто применяют алюминиевые жилы 16 мм², однако окончательный расчет учитывает ток, длину, допустимую потерю напряжения и механическую нагрузку. Провод СИП выбирают по проекту, а не с запасом «на глаз»: лишнее сечение увеличивает массу и нагрузку на крепление.

В смету включают не только метры линии. Для исправного узла потребуются:

• анкерные зажимы под конкретную марку и сечение;
• фасадный кронштейн с рассчитанной нагрузкой;
• прокалывающие ответвительные зажимы с герметизацией контакта;
• ограничитель перенапряжений, автомат и заземление по схеме из техусловий.

Прокалывающий зажим соединяет жилы без зачистки изоляции; повторно ставить одноразовую модель нельзя. Скрутка меди с алюминием окисляется и греется. Перед входом в здание обычно переходят на медный кабель по проектной схеме.

Как проверить материал и монтаж до оплаты

На оболочке ищут марку, сечение жил, напряжение, изготовителя, год выпуска и метраж. Паспорт или сертификат должен ссылаться на ГОСТ 31946-2012 либо заявленные технические условия. Размытая маркировка, заметная разнотолщинность изоляции и продажа «четыре жилы по 16» без полной записи маркировки — повод проверить происхождение бухты.

Чаще всего ошибки появляются не в проводе, а в узлах:

• анкерный зажим подбирают не под диапазон сечений, и жгут проскальзывает;
• пролет перетягивают, из-за чего растет нагрузка на кронштейн и фасад;
• линию заводят внутрь здания без разрешенного перехода на кабель;
• соединение располагают там, где его нельзя осмотреть и обслужить.

Работы на действующей линии выполняет допущенный персонал. Перед предоплатой запросите схему, спецификацию арматуры и расчет пролета. При приемке проверьте маркировку зажимов, изоляцию, анкеровку и соответствие трассы проекту.

Экономить безопаснее на логистике: закажите провод и совместимую арматуру одной поставкой, заранее согласовав точку крепления и место щита. Больше всего времени теряют при переделке несогласованного ввода. Неподтвержденная арматура и монтаж по одной лишь низкой цене недопустимы — цена ошибки включает повторный выезд, замену фасадного крепежа и задержку подключения.
